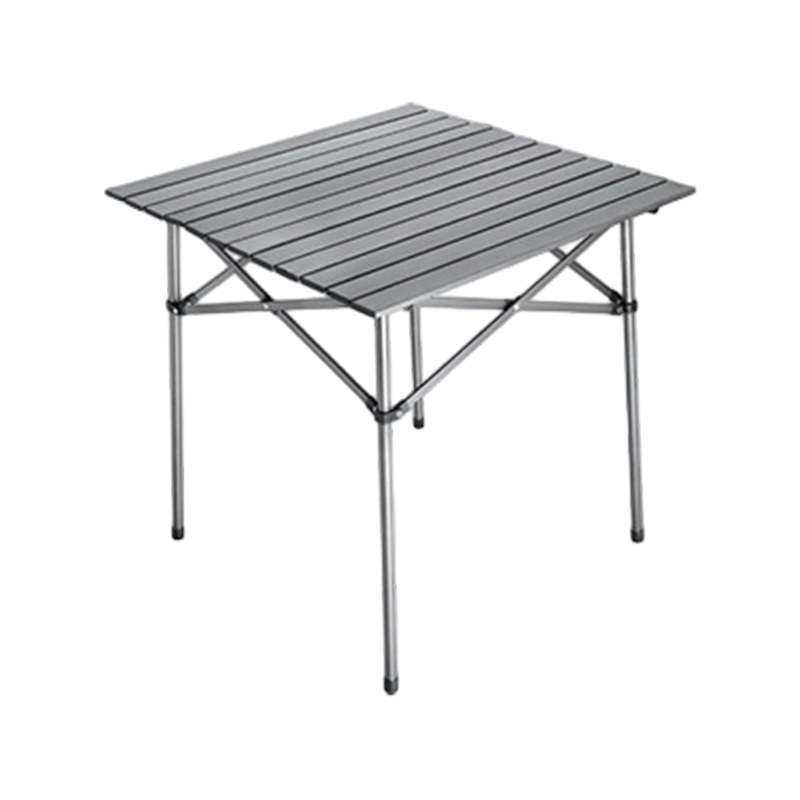

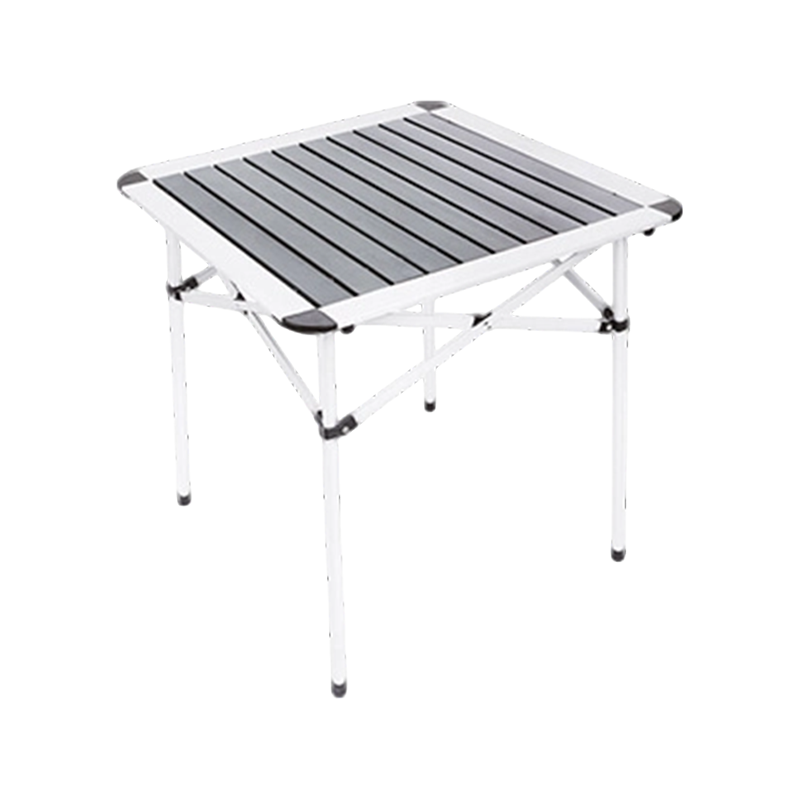

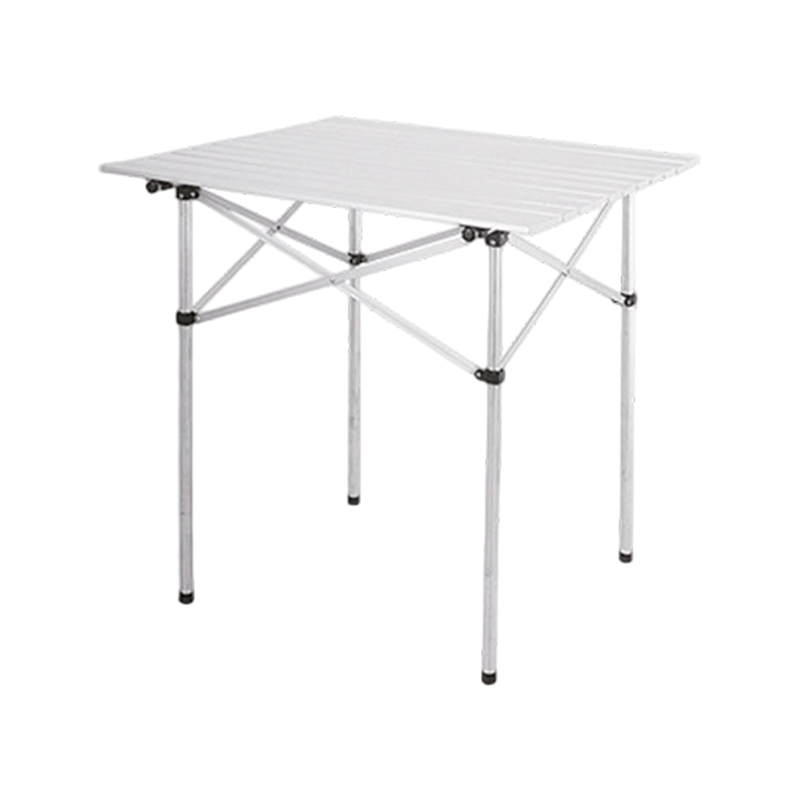

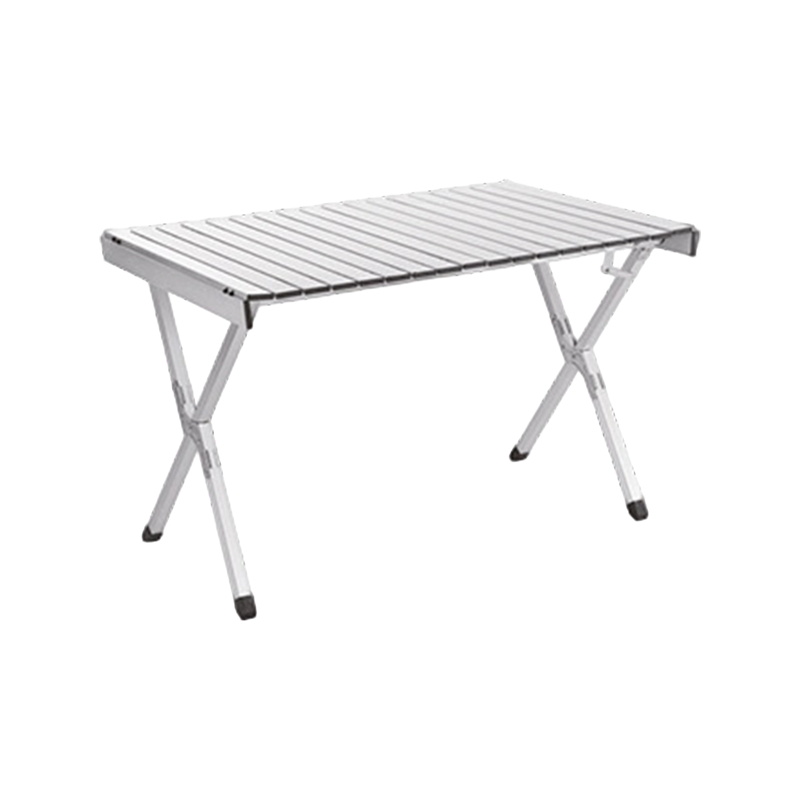

โต๊ะพับอลูมิเนียมกลางแจ้ง โต๊ะตั้งแคมป์ โต๊ะม้วนไข่

ในสภาพแวดล้อมกลางแจ้ง โต๊ะพับต้องเผชิญกับมากกว่าน้ำหนักคงที่จากเครื่องครัวและเครื่องทำความเย็น ลมกระโชก—โดยเฉพาะอย่างยิ่งในบริเวณที่ตั้งแคมป์ ชายหาด หรือสันเขา—สามารถเกิดขึ้นได้ แรงด้านข้างแบบไดนามิก ที่ทำให้โต๊ะแกว่ง บิด หรือแม้แต่พังทลายลง ความต้านทานของโต๊ะต่อแรงเหล่านี้ถูกควบคุมโดยคุณสมบัติทางโครงสร้างที่สำคัญสองประการ: ความมั่นคงด้านข้าง (ต้านทานการโยกจากด้านหนึ่งไปอีกด้าน) และ ความแข็งแกร่งของแรงบิด (ความต้านทานต่อการบิดรอบแกนตั้ง) ทั้งสองได้รับอิทธิพลโดยตรงจาก เรขาคณิตของเฟรม (มุมขา รูปร่างรอยเท้า และอัตราส่วนความสูงต่อความกว้าง) และ รูปแบบการค้ำยันแบบไขว้ (ค้ำยันแบบ X, ค้ำยัน H หรือค้ำยันเส้นรอบวง) ที่ CragHaven Outdoor ซึ่งเป็นแบรนด์อุปกรณ์กลางแจ้งและพันธมิตรด้านการผลิตข้ามพรมแดนในเมืองหางโจว ประเทศจีน เราเชื่อว่าผลิตภัณฑ์กลางแจ้งที่ยอดเยี่ยมไม่ได้ถูกสร้างขึ้นจากพารามิเตอร์มากมาย แต่มาจากความเข้าใจอย่างลึกซึ้งเกี่ยวกับสภาพแวดล้อม รูปแบบการใช้งาน และการทดสอบของเวลา บทความนี้นำเสนอการวิเคราะห์ทางวิศวกรรมโครงสร้างว่าตัวแปรการออกแบบเหล่านี้ส่งผลต่อความต้านทานลมอย่างไร โดยได้รับการสนับสนุนจากอุโมงค์ลมและข้อมูลการทดสอบภาคสนามจากห้องปฏิบัติการ R&D ของเรา

1. ฟิสิกส์ของแรงลมบนโต๊ะพับกลางแจ้ง

ลมใช้ทั้งสองอย่าง ลากแรง (แรงกดแนวนอนกับโต๊ะและโครง) และ ยกกำลัง (การดูดขึ้นโดยเฉพาะบนพื้นผิวเรียบขนาดใหญ่) สำหรับโต๊ะพับสี่เหลี่ยมทั่วไปขนาด 70 × 70 ซม. ลมความเร็ว 40 กม./ชม. (11 ม./วินาที) จะสร้างแรงดันแบบไดนามิกประมาณ 75 พ่อ แปลเป็นแรงด้านข้างของ 37 น (3.8 กก.) บนโต๊ะเพียงอย่างเดียว ที่ 60 กม./ชม. (ประมาณ 16.7 ม./วินาที) ความดันจะสูงขึ้นถึง 170 พ่อ โดยมีแรงด้านข้างเกิน 83 น (ประมาณ 8.5 กก.) เพียงพอที่จะพลิกหรือบิดโต๊ะที่มีค้ำยันไม่ดีได้

• พลิกคว่ำช่วงเวลา – แรงลมกระทำที่ความสูงของโต๊ะ (โดยทั่วไปคือ 70–75 ซม.) ทำให้เกิดแรงบิดที่พยายามหมุนโต๊ะให้รอบรอยเท้าด้านนอกของโต๊ะ ความต้านทานของโต๊ะขึ้นอยู่กับมัน มุมกางขา และ ความกว้างของรอยเท้า .
• ช่วงเวลาบิด – เมื่อลมกระทบมุมหรือมุมจะทำให้เกิดแรงบิดตัว โต๊ะด้วย รอยเท้าสี่เหลี่ยม พบกับโหลดแรงบิดที่มากกว่าแบบสี่เหลี่ยมจัตุรัส เนื่องจากมีระยะห่างในแนวทแยงที่ยาวกว่าจากศูนย์กลางของความดัน
• ปัจจัยลมกระโชกแรง – ลมในโลกแห่งความเป็นจริงไม่คงที่ ลมกระโชกได้ 1.5–2.5 เท่า ความเร็วลมเฉลี่ย การทดสอบ CragHaven Outdoor ของเราใช้ โปรโตคอลการจำลองลมกระโชก ที่ใช้โหลดสูงสุด 2.0 × ความดันสภาวะคงตัวเป็นเวลา 3 วินาที

2. เรขาคณิตของกรอบ: รูปร่างรอยเท้า มุมขา และอัตราส่วนความสูงต่อความกว้าง

การกำหนดค่าทางเรขาคณิตของเฟรมของโต๊ะจะกำหนดความเสถียรของฐาน ตัวแปรที่สำคัญได้แก่ มุมการกางขา (มุมด้านนอกของขาแต่ละข้างจากแนวตั้ง) อัตราส่วนภาพรอยเท้า (อัตราส่วนความกว้างต่อความลึก) และ จุดศูนย์ถ่วงความสูง .

• มุมกางขา (เอียงออกไปด้านนอก) – ขาที่ทำมุมออกไปด้านนอกจะเพิ่มความกว้างของรอยเท้าที่มีประสิทธิภาพที่ระดับพื้นดิน ท่าเหยียดขาของ 10° จากแนวตั้ง เพิ่มความกว้างของรอยเท้าประมาณ 25% เมื่อเทียบกับขาแนวตั้ง ช่วยเพิ่มความมั่นคงด้านข้างด้วย 40–50% ในการทดสอบลม มาตรฐาน CragHaven Outdoor ของเราคือ สเปรย์ 8–12° ซึ่งได้รับการปรับให้เหมาะสมเพื่อความสมดุลระหว่างความมั่นคงกับความสามารถในการบรรจุแบบพับ โต๊ะตลาดมวลชนมักใช้ ระยะสเปรย์ ≤ 5° ซึ่งช่วยประหยัดวัสดุแต่ลดความต้านทานลมลงอย่างมาก
• อัตราส่วนภาพรอยเท้า – สำหรับโต๊ะสี่เหลี่ยมผืนผ้า ด้านรับลม (ด้านที่หันหน้าไปทางลม) ควรเป็นด้านที่สั้นกว่าเพื่อลดพื้นที่ผิว ตารางที่มีขนาด 70 × 50 ซม (อัตราส่วนภาพ 1.4:1) โดยให้ด้าน 50 ซม. เปิดรับลม น้อยลง 28% แรงด้านข้างมากกว่าโต๊ะสี่เหลี่ยมจัตุรัส 70 × 70 ซม. อย่างไรก็ตาม ความแข็งเกร็งจากการบิดจะลดลงเล็กน้อยเนื่องจากขนาดที่ยาวกว่า (70 ซม.) จะสร้างแขนงัดที่ยาวขึ้นสำหรับช่วงเวลาที่บิดตัว
• อัตราส่วนความสูงต่อความกว้าง – โต๊ะด้านล่าง (เช่น ความสูง 50 ซม.) มีจุดศูนย์ถ่วงที่ต่ำกว่าและมีแขนงัดที่สั้นกว่าสำหรับคว่ำลม เมื่อเปรียบเทียบกับโต๊ะสูงมาตรฐาน 70 ซม. โต๊ะขนาด 50 ซม. จะแสดงให้เห็น แนวโน้มการให้ทิปน้อยลง 35% ภายใต้แรงลมเท่ากัน อย่างไรก็ตาม ความสะดวกสบายของผู้ใช้ (โดยเฉพาะสำหรับการรับประทานอาหารหรือการเตรียมอาหาร) มีส่วนสูง 70 ซม. คุณสมบัติของโต๊ะ CragHaven Outdoor ของเรา ขาปรับระดับได้สองระดับ (50 ซม. และ 70 ซม.) ผู้ใช้จึงลดโต๊ะลงได้เมื่อมีลมแรง

3. รูปแบบ Cross-Bracing: ประสิทธิภาพเชิงโครงสร้างในการต้านทานลม

Cross-bracing คือโครงข่ายของสตรัทที่เชื่อมต่อขาเข้ากับโครง ป้องกันไม่ให้ขากระเด็นออกไปด้านนอกหรือบิดงอภายใต้น้ำหนักบรรทุก รูปแบบเหล็กค้ำยันที่แตกต่างกันทำให้ต้องแลกกันระหว่างความแข็ง น้ำหนัก และปริมาตรที่พับ

• X-bracing (กากบาทแนวทแยง) – เสาทแยงมุมสองอันพาดผ่านระหว่างขาของฝ่ายตรงข้าม ทำให้เกิด โครงสร้างมัด ซึ่งมีประสิทธิผลอย่างมากในการต้านทานแรงด้านข้าง ในการทดสอบของเรา ตาราง X-braced แสดงให้เห็น การโก่งตัวด้านข้างน้อยลง 65–75% ลมความเร็วต่ำกว่า 60 กม./ชม. เมื่อเทียบกับโต๊ะที่ไม่มีเหล็กค้ำยัน อย่างไรก็ตาม X-braces จะเพิ่มน้ำหนักได้ 15–20% และ can interfere with leg-folding mechanisms.
• H-bracing (เส้นรอบวงแนวนอน) – อุปกรณ์พยุงแนวนอนเชื่อมต่อขาที่ความสูงปานกลาง (ประมาณ 30–40 ซม. จากพื้นดิน) ทำให้เกิดรูปสี่เหลี่ยมผืนผ้าแข็ง รูปแบบนี้จัดให้ ความมั่นคงด้านข้างปานกลาง (ดีขึ้น 30–40% จากการไม่มีการค้ำยัน) แต่กลับเป็นเช่นนั้น มีประสิทธิภาพน้อยกว่าต่อแรงบิด เพราะขายังสามารถบิดสัมพันธ์กับโครงได้ เหล็กค้ำยันรูปตัว H นั้นเบากว่าและพับง่ายกว่า ทำให้พบเห็นได้ทั่วไปในการออกแบบสำหรับตลาดมวลชน
• เชือกยึด/สายรัดเส้นรอบวง – แทนที่จะใช้เหล็กค้ำยันโลหะแข็ง โต๊ะน้ำหนักเบาบางรุ่นก็ใช้แทน ผ้าหรือสายไฟที่ตึง รอบปริมณฑลที่ความสูงระดับกลางขา วิธีนี้จะป้องกันการแพ่งของขาแต่ก็เสนอได้ แทบไม่มีความต้านทานแรงบิด . ในการทดสอบลมของเรา แสดงให้เห็นเฉพาะโต๊ะที่มีสายรัดเท่านั้น ดีขึ้น 10–15% ในความมั่นคงด้านข้างและ บิดตัว 8–10° ลมต่ำกว่า 60 กม./ชม. ซึ่งเป็นระดับประสิทธิภาพที่เราถือว่าไม่ปลอดภัยสำหรับพื้นที่โล่ง
• ค้ำยัน XH แบบรวม (โครงเต็ม) – เฟรม "WindMaster" ระดับพรีเมียมของ CragHaven Outdoor ของเราใช้ทั้ง X-bracing และ H-bracing ใน การกำหนดค่าไฮบริด : เหล็กดัดรูปตัว X ในทิศทางตามยาวและเหล็กดัดรูปตัว H ที่ด้านบนของชุดขา สิ่งนี้บรรลุผลสำเร็จ ลดการโก่งตัวด้านข้าง 82% และ limits torsional twist to < 2° ลมไม่เกิน 70 กม./ชม. ขณะเพิ่มเท่านั้น น้ำหนัก 12% เมื่อเปรียบเทียบกับเฟรมค้ำยัน H พื้นฐาน

4. โปรโตคอลการทดสอบลมแบบไดนามิกและการวัดพารามิเตอร์

การทดสอบลม CragHaven Outdoor ของเราใช้ แท่นขุดเจาะอุโมงค์ลมแบบพกพา ด้วย ส่วนทดสอบ 2.0 ม. × 2.0 ม และอาร์เรย์ของ เลเซอร์ดิสเพลสเมนต์เซนเซอร์ เพื่อวัดการโก่งตัวของเฟรมแบบเรียลไทม์ ตารางทดสอบที่ความเร็วลมตั้งแต่ 20 กม./ชม. ถึง 80 กม./ชม มีทั้งสภาวะคงที่และลมกระโชกแรง พารามิเตอร์การวัดที่สำคัญคือ:

• การโก่งตัวด้านข้าง (Δx) – การกระจัดในแนวนอนสูงสุดที่กึ่งกลางโต๊ะ วัดเป็น มม. ขีดจำกัดที่ยอมรับได้สำหรับการรับประทานอาหาร/ปรุงอาหารอย่างปลอดภัยคือ < 15 มม .
• มุมบิดบิด (θ) – การหมุนเชิงมุมของโต๊ะรอบแกนตั้ง วัดเป็นองศา ขีดจำกัดที่ยอมรับได้คือ < 3° .
• การกระจัดในแนวตั้ง (Δy) – การยกขึ้นหรือการหย่อนของโต๊ะเนื่องจากแรงยกของลม วัดเป็น มม.
• เวลาพักฟื้น – เวลา (เป็นวินาที) เพื่อให้โต๊ะกลับสู่ < 5% ของการโก่งตัวสูงสุดหลังจากลมกระโชกแรงลดลง

5. ตารางพารามิเตอร์เปรียบเทียบ: เรขาคณิตของเฟรมและประสิทธิภาพการค้ำยัน

ตารางด้านล่างสรุปผลการทดสอบของเราในการกำหนดค่าเฟรมทั้งห้าแบบ ค่าทั้งหมดเป็นค่าสำหรับโต๊ะขนาด 70 × 70 ซม. ที่ความสูง 70 ซม. ทดสอบที่ความเร็วลมคงที่ 60 กม./ชม. โดยมีลมกระโชกแรงเป็นเวลา 3 วินาทีที่ 80 กม./ชม. (2.0x ตัวประกอบลมกระโชกแรง) ข้อมูลมาจากห้องปฏิบัติการโครงสร้างภายในของ CragHaven Outdoor ซึ่งตรวจสอบโดยที่ปรึกษาด้านวิศวกรรมบุคคลที่สาม

6. การออกแบบเพื่อลม: ปรัชญาวิศวกรรมกลางแจ้งของ CragHaven

ที่ CragHaven Outdoor ตั้งแต่แนวคิดการออกแบบเบื้องต้นไปจนถึงการสุ่มตัวอย่างและการทดสอบซ้ำ เราเริ่มต้นจากสถานการณ์การใช้งานจริงเสมอ และลมก็เป็นสถานการณ์ที่มักถูกประเมินต่ำเกินไป กระบวนการออกแบบของเราประกอบด้วย:

• การสร้างแบบจำลอง Computที่ional Fluid Dynamics (CFD) – เราจำลองการไหลของลมเหนือโต๊ะและโครงเพื่อระบุโซนแรงดันสูงก่อนสร้างต้นแบบทางกายภาพ ซึ่งจะช่วยลดจำนวนการทดสอบซ้ำลง 40–50% .
• การทดสอบภาคสนามในพื้นที่ชายฝั่งและภูเขา – ทีมทดสอบของเราปรับใช้ตารางต้นแบบที่ สถานที่ริมชายหาด (มีละอองน้ำเกลือและลมฝั่งคงที่) และ สันเขาอัลไพน์ (ในสภาพที่ปั่นป่วนและมีลมแรง) บันทึกข้อมูลการโก่งตัวในโลกแห่งความเป็นจริงด้วย เครื่องวัดความเร่งแบบสามแกน .
• การออกแบบข้อต่อเสริมแรง – แม้แต่การค้ำยันที่ดีที่สุดก็ยังล้มเหลวหากข้อต่ออ่อนแอ เราใช้ ปลายท่อแบบม้วนคู่ และ หมุดเดือยสแตนเลส ที่จุดตัดของเฟรมทั้งหมด เพื่อให้มั่นใจว่าระบบค้ำยันจะส่งน้ำหนักลงสู่พื้นโดยไม่สูญเสียพลังงานจากการเล่นร่วมกัน ความทนทานต่อข้อต่อของเรานั้นยึดถือไว้ ± 0.15 มม เมื่อเทียบกับค่าเฉลี่ยอุตสาหกรรมที่ ± 0.5 มม.

เราพึ่งพาระบบการผลิตที่เติบโตเต็มที่และมีประสิทธิภาพของจีนในการเปลี่ยนความตั้งใจในการออกแบบเหล่านี้ให้เป็นผลิตภัณฑ์ที่มีเสถียรภาพ ทำซ้ำได้ และปรับขนาดได้ เพื่อให้มั่นใจว่าโต๊ะทุกตัวที่ออกจากโรงงานในหางโจวของเราจะทำงานได้อย่างสม่ำเสมอในสภาพที่มีลมแรง ไม่ว่าจะตั้งแคมป์ริมทะเลที่มีลมพัดเย็นๆ หรือแคมป์บนภูเขาที่มีลมแรง

คำถามที่พบบ่อย – คำถามที่พบบ่อย

คำถามที่ 1: ความมั่นคงด้านข้างมีความสำคัญมากกว่าความแข็งแกร่งแบบบิดเพื่อต้านทานลม หรือมีความสำคัญพอๆ กัน?

ทั้งสองอย่างมีความสำคัญ แต่จะป้องกันโหมดความล้มเหลวที่แตกต่างกัน ความมั่นคงด้านข้าง ป้องกันไม่ให้โต๊ะเลื่อนไปด้านข้างหรือพลิกคว่ำทั้งหมด นี่เป็นโหมดความล้มเหลวหลักในลมที่พัดมาตรงๆ ความแข็งแกร่งของแรงบิด ป้องกันไม่ให้โต๊ะบิดเมื่อเทียบกับขา ซึ่งอาจทำให้เครื่องครัวเลื่อนหลุดหรือโต๊ะโยกเยกจนแย่ลงเมื่อมีลมกระโชกแรง ในการทดสอบ CragHaven Outdoor ของเรา เราพบว่าโต๊ะที่มีความมั่นคงด้านข้างสูงแต่มีความแข็งแกร่งด้านแรงบิดต่ำ (เช่น เหล็กค้ำยัน H ที่มีระยะยื่นกว้าง) ยังคงล้มเหลวได้ การบิดแบบก้าวหน้า —ลมกระโชกแต่ละอันเพิ่มความบิดเบี้ยวเล็กน้อย และเมื่อเวลาผ่านไป โต๊ะก็วางไม่ตรง ทำให้เกิดความไม่มั่นคง เราจึงแนะนำให้จัดลำดับความสำคัญ ทั้งสองอย่าง โดยการเลือกโต๊ะที่มี X-bracing ในแนวทแยงหรือระบบไฮบริดอย่าง WindMaster ของเรา ซึ่งให้ประสิทธิภาพที่สมดุล คุณสามารถสำรวจโต๊ะทดสอบลมทั้งหมดของเราได้ที่ หน้าผลิตภัณฑ์โต๊ะพับของเรา .

คำถามที่ 2: ฉันสามารถปรับปรุงความต้านทานลมของโต๊ะพับที่มีอยู่โดยการปรับเปลี่ยนได้หรือไม่ หรือฉันต้องซื้อโต๊ะใหม่ที่ออกแบบมาสำหรับลมหรือไม่

การปรับเปลี่ยนง่ายๆ บางอย่างสามารถช่วยได้ การลดความสูงของโต๊ะ (หากโต๊ะของคุณมีขาแบบปรับได้) เป็นการอัพเกรดที่มีประสิทธิภาพสูงสุดเพียงครั้งเดียว โดยการลดความสูงลง 20 ซม. จะช่วยลดช่วงเวลาที่ลมพลิกคว่ำได้ประมาณ 30% . คุณยังสามารถ เพิ่มน้ำหนักให้ขา โดยการแขวนกระเป๋าเป้สะพายหลังหรือก้อนหินจากสายรัดตรงกลาง ซึ่งจะเพิ่มช่วงเวลาในการทรงตัว อย่างไรก็ตาม สิ่งเหล่านี้เป็นวิธีแก้ปัญหาแบบพลาสเตอร์ปิดแผล รูปทรงของเฟรมและการค้ำยันของโต๊ะเป็นส่วนสำคัญของโครงสร้างของโต๊ะ คุณไม่สามารถติดตั้ง X-bracing เพิ่มเติมบนโต๊ะที่ออกแบบให้มีสายรัดบริเวณขอบได้ ที่ CragHaven Outdoor เราออกแบบโต๊ะของเราตั้งแต่ต้นจนจบโดยมีความต้านทานลมเป็นข้อกำหนดหลัก ตาราง WindMaster ของเราประกอบด้วย จุดยึดที่เจาะไว้ล่วงหน้า สำหรับเสากราวด์ (สำหรับพื้นผิวอ่อน) และ ห่วงกระสอบทราย สำหรับการใช้งานชายหาด ทำให้คุณมีตัวเลือกเพิ่มเติมสำหรับสภาวะสุดขั้ว

คำถามที่ 3: ฉันควรมองหาระดับความเร็วลมเท่าใดในโต๊ะกลางแจ้งแบบพับได้ และ CragHaven Outdoor ให้คำจำกัดความของ "กันลม" อย่างไร

เราขอแนะนำให้รักษาโต๊ะกลางแจ้งที่จริงจังไว้ การโก่งตัวด้านข้าง < 15 มม และ บิดบิด < 3° at 60 กม./ชม (มีลมกระโชกแรง). สิ่งนี้สอดคล้องกับก โบฟอร์ต ฟอร์ซ 7 (ใกล้พายุ) - ลมแรงมากที่จะส่งผลกระทบต่อกิจกรรมแคมป์ปิ้งส่วนใหญ่ โต๊ะ CragHaven Outdoor ของเราผ่านการทดสอบแล้ว การอยู่รอดของลมกระโชกแรง 80 กม./ชม โดยไม่มีการเสียรูปถาวร แม้ว่าเราไม่แนะนำให้ใช้ในการปรุงอาหารที่ความเร็วเกิน 70 กม./ชม. เราเผยแพร่ก ฉลากประสิทธิภาพลม บนโต๊ะทุกโต๊ะ โดยแสดงระดับคงที่และขีดจำกัดลมกระโชกแรง นี่เป็นส่วนหนึ่งของความมุ่งมั่นของเราในเรื่องความโปร่งใส: เราเชื่อว่าผลิตภัณฑ์สำหรับกิจกรรมกลางแจ้งที่ยอดเยี่ยมไม่ได้ถูกสร้างขึ้นจากปัจจัยหลายประการ แต่มาจากความเข้าใจอย่างลึกซึ้งเกี่ยวกับสิ่งแวดล้อมและความท้าทายที่เกิดขึ้น การทดสอบของกาลเวลาและสายลมคือสิ่งที่พิสูจน์การออกแบบของเราในท้ายที่สุด
